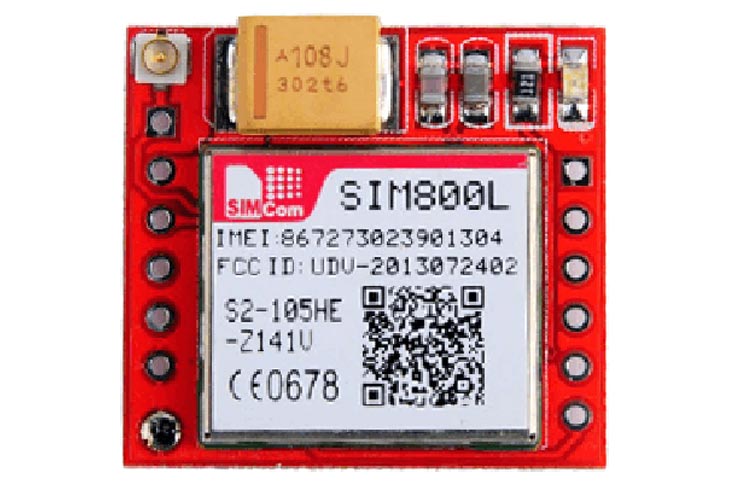

SIM800L GSM模块
的SIM800L是一个GSM模块,从Simcom给任何微控制器GSM功能,这意味着它可以连接到移动网络接收电话和发送和接收文本消息,也连接到互联网使用GPRS, TCP,或IP。它的另一个优点是利用了现有的移动频率,这意味着它可以在世界任何地方使用。

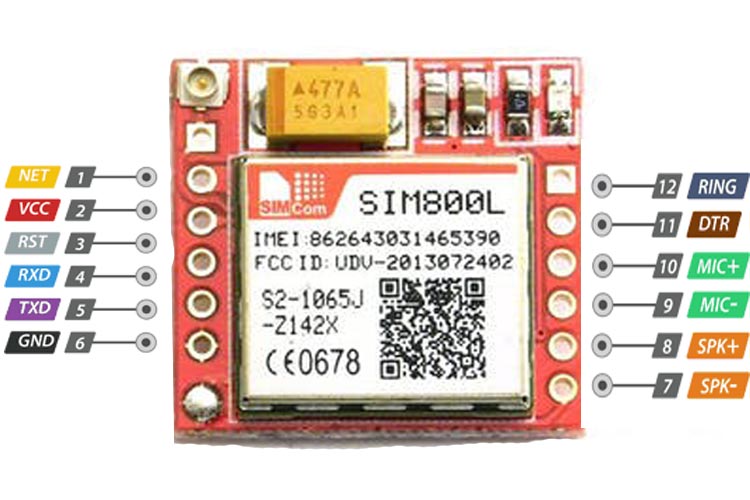

SIM800L引出线的配置
密码 |
销的名字 |
描述 |
1 |
净 |
天线外接销 |
2 |
VCC |
电源引脚,3.4V到4.4V输入 |
3. |
RST |
复位引脚,拉低100ms执行硬复位 |
4 |
RXD |
串行数据输入 |
5 |
TXD |
串行数据输出 |
6 |
接地 |
模块的地面参考 |
7、8 |
SPK |
演讲者微分输出 |
9、10 |
麦克风 |
麦克风差分输入 |
11 |
DTR |
串行数据终端准备引脚,拉高使能睡眠模式 |
12 |
环 |
中断输出,有功低 |
特性和规格
- 全调制解调器串口
- 两个麦克风输入和扬声器输出
- SIM卡接口
- 支持FM和PWM
- 睡眠模式,0.7mA电流
注意:完整的技术细节可在SIM800L数据表在本页最后给出。
SIM800L相当于:
SIM808
其他GSM模块:
SIM900, SIM908
如何使用SIM800L GSM模块

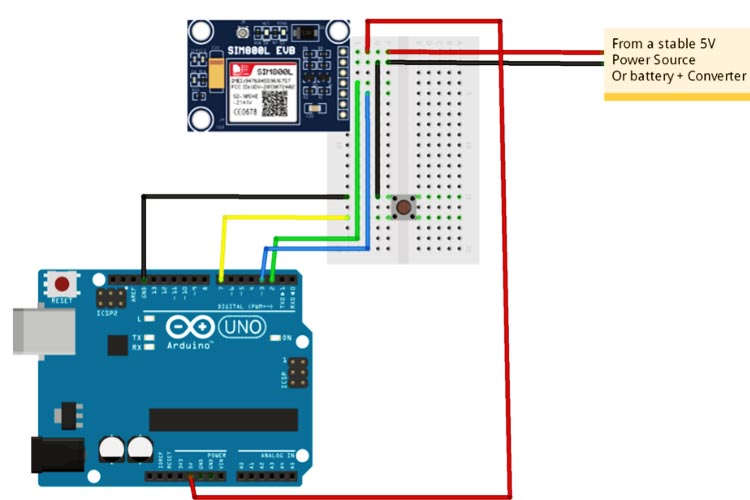

SIM800L是一个带有串行接口的GSM模块。它可以收发短信和接听电话。它还可以连接到互联网并接收调频信号。SIM800L可以通过串行UART接口连接到微控制器上,在下面的示例中,可以连接到Arduino上。
该模块识别AT命令,除了阅读文本、打电话和接电话外,还可以用来做检查信号强度、获取SIM卡号、检查网络连接和电池状态等事情。
应用程序
- 家庭自动化
- 应急系统
- 遥感
- 沟通

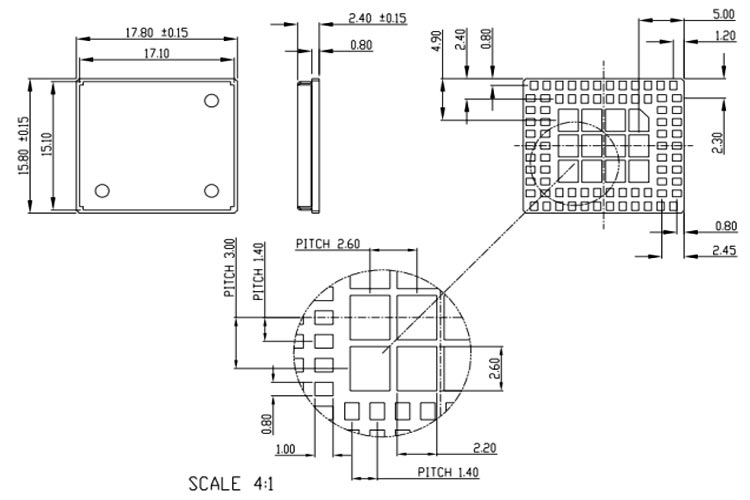

二维模型和尺寸
如果您正在使用该组件设计PCB或Perf板,那么下面的数据表图片将有助于了解其封装类型和尺寸。
