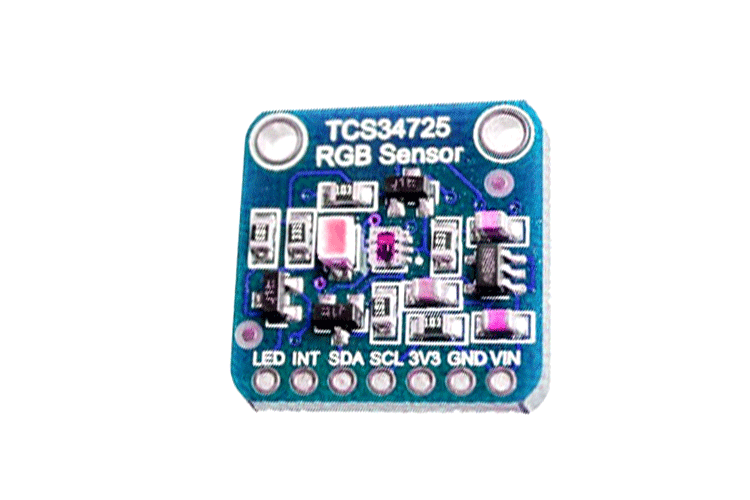

TCS34725颜色传感器
TCS34725是数字光-数字转换器,意味着它将可见光谱中的光转换为数字信号,由外部微控制器读取。它具有用于红色、绿色、蓝色和透明通道的内部传感器,并使用I2C协议进行通信。

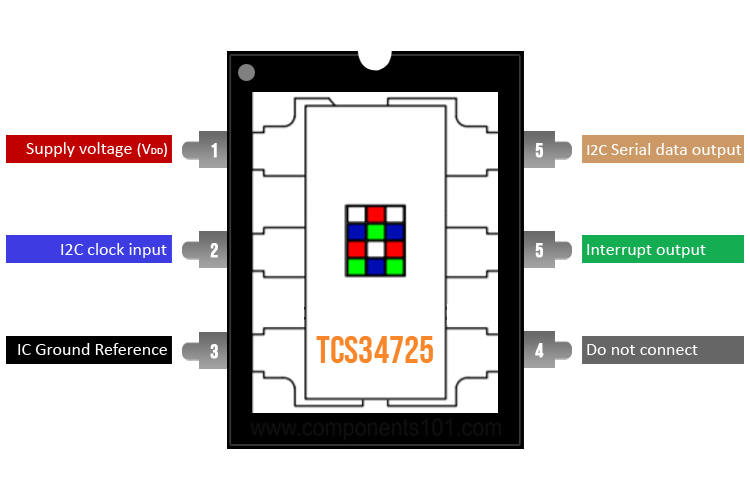

TCS34725引脚配置
密码 |
密码名 |
描述 |
1. |
vDD |
电源电压 |
2. |
症状自评量表 |
I2C时钟输入 |
3. |
GND |
集成电路接地基准 |
4. |
数控 |
不连接 |
5. |
国际的 |
中断输出,开漏 |
6. |
输入输出 |
I2C串行数据输出 |
特点和规格
- 3.3V典型工作电压,最大3.8V。
- 带红外滤光片的红光、绿光、蓝光和蓝光感应
- 可编程增益和积分时间
- I2C快速模式兼容
- DFN-6包
注:完整的技术细节可在TCS34725数据表在本页末尾给出。
TCS34725当量
TCS3x71系列
其他颜色传感器
如何使用TCS34725
TCS34725是一款I2C彩色数字转换器,可将红色、绿色、蓝色和透明(环境光)转换为16位数字值。该IC具有内部16位集成ADC,用于将原始数据转换为数字代码。ADC具有可变的积分时间。该芯片由一个状态机内部控制,并有一个I2C接口与外部微控制器进行通信,地址为0x29。它还具有可屏蔽中断功能,可用于在颜色转换完成时通知微控制器。

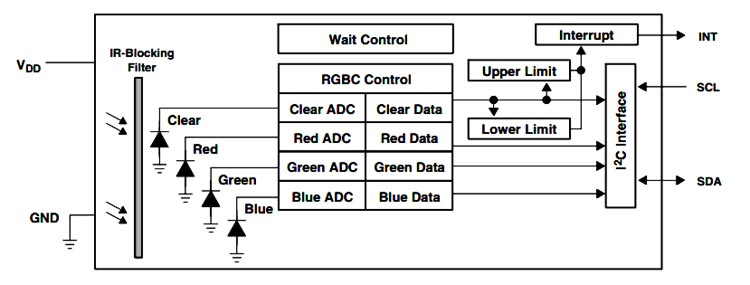

TCS34725的内部示意图如下所示。
控制芯片的各种I2C寄存器可在数据表中找到。数据以8位格式写入,其中包含5位寄存器地址的控制信息。
应用
- RGB LED背光控制
- 浅色温度测量
- 流体和气体分析
- 环境光感应
- 消费者和商业印刷
二维模型和尺寸

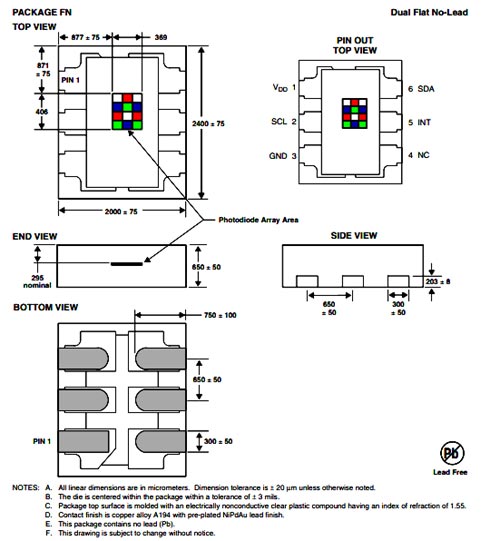

如果您正在使用此组件设计PCB或Perf板,则数据表中的下图将有助于了解其封装类型和尺寸。
