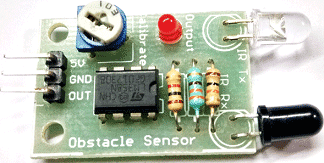

IR传感器模块

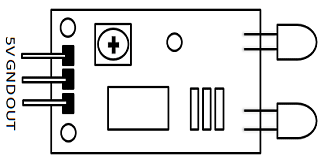

IR传感器模块引脚配置

PIN名称

描述

vcc.

电源输入

GND.

地面电源

出去

活跃的高输出

IR传感器模块功能

  • 5VDC工作电压

  • I / O引脚符合5V和3.3V兼容

  • 范围:高达20厘米

  • 可调节的传感范围

  • 内置环境光传感器

  • 20mA电源电流

  • 安装孔

红外传感器模块简介

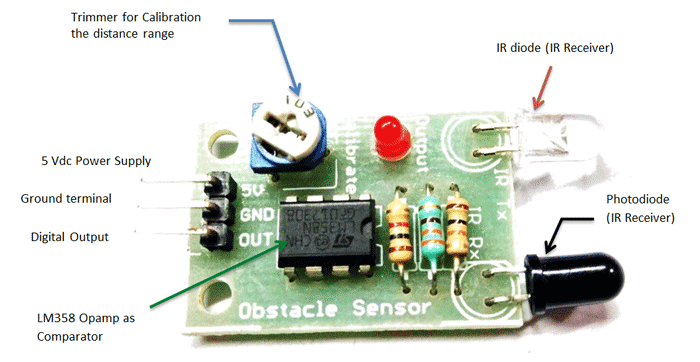

IR传感器模块简介

IR传感器模块主要由IR发射器和接收器,OP-AMP,可变电阻(修剪锅),输出LED以及少量电阻器组成。

IR LED发射机

IR LED在红外频率范围内发光。由于其波长(700nm - 1mm)远高于可见光范围,IR光对我们无形。红外LED具有大约的发光角度。20-60度和范围约。几厘米到几个尺寸,这取决于红外发射器和制造商的类型。一些发射器的距离为公里。IR LED白色或透明的颜色,因此它可以发出最大光线。

光电二极管接收器

光电二极管当光线下降时,作为IR接收器的行为。光电二极管是具有以反向偏压操作的P-N结的半导体,意味着当光落在其上时它开始在反向方向上进行电流,并且电流量的量与光量成比例。此属性使IR检测有用。光电二极管看起来像一个LED,在其外侧有黑色涂层,黑色吸收最高光线。

LM358 Opamp

LM358是运算放大器(OP-AMP)用作IR传感器中的电压比较器。比较器将使用预设(PIN2)和光电二极管串联电阻电压(PIN3)进行比较阈值电压集。

光电二极管的串联电阻电压降>阈值电压= opamp输出高

光电二极管的串联电阻电压降<阈值电压= opamp输出低

当Opamp的输出是高的Opamp输出端子处的LED打开(表示对象的检测)。

可变电阻器

这里使用的可变电阻器是预置电阻器。它被用来校准物体应被探测到的距离。

如何使用IR传感器模块?

5 VDC电源输入给VCC引脚,电源负连接到模块的GND端子。当在IR接收器的范围内未检测到对象时,输出LED保持关闭。

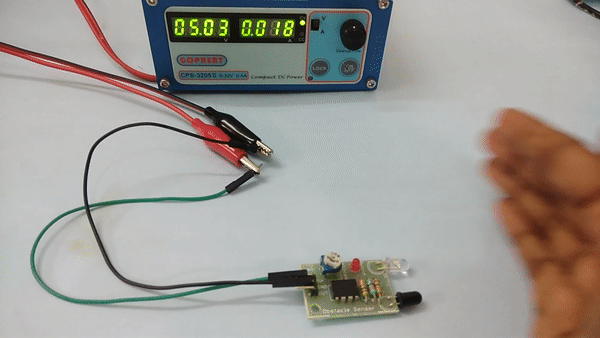

如何使用IR传感器模块

当一个检测到对象在IR传感器的范围内LED发光。

应用程序

  • 障碍物检测
  • 工业安全设备
  • 轮式编码器

2D模型

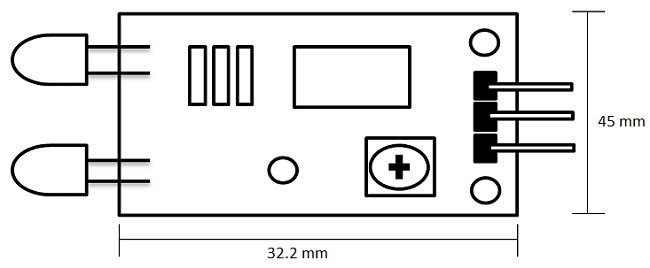

IR传感器模块2D模型

组件数据表
