28BYJ-48 - 5V步进电机

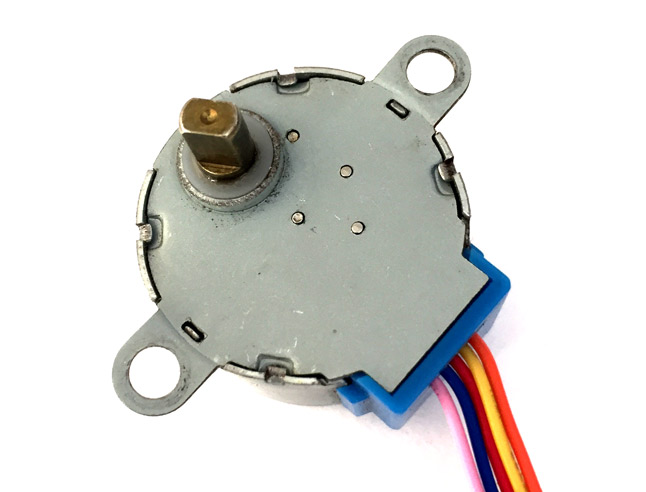

的28-BYJ48步进电机是最常用的步进电机之一。你可以在你的DVD驱动器，运动相机和许多类似的设备中找到这种或类似的马达。电机有4线圈单极安排，每个线圈额定为+5V，因此它是相对容易控制与任何基本的微控制器。

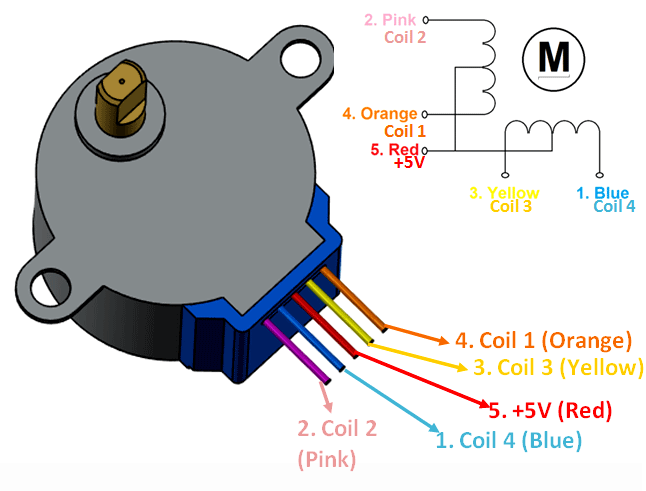

28-BYJ48步进电机引脚配置
没有: |
销的名字 |
线的颜色 |
描述 |
1 |
线圈1 |
橙色 |
这台电机共有四个线圈。所有线圈的一端连接到+5V(红色)线，每根线圈的另一端被拉出，线的颜色分别为橙色、粉色、黄色和蓝色 |
2 |
线圈2 |
粉红色 |
|
3. |
线圈3 |
黄色的 |
|
4 |
线圈4 |
蓝色的 |
|
5 |
+ 5 v |
红色的 |
我们应该为这根导线提供+5V电压，该电压将出现在接地的线圈上。 |
28BYJ-48步进电机技术条件
- 额定电压：5V直流电
- 阶段数:4
- 步角:5.625°/ 64
- 拉入扭矩:300gf .cm
- 绝缘功率:600伏/ 1 ma / 1 s
- 线圈:单极5引线线圈
注：该28BYJ48步进电机数据表可以在页面底部找到
其他的步进电机
Nema17（1.6千克厘米），Nema17（4.2千克厘米），Nema23汽车
其他汽车公司
28-BYJ48步进电机在哪里使用
这些类型的电机通常用于您的DVD驱动器，运动摄像机和其他类似的应用。电机有4线圈单极安排，每个线圈额定为+5V，因此它是相对容易控制与任何基本的微控制器。这些电机有一个5.625°/64的步幅角，这意味着电机将不得不做64步来完成一个旋转，每一步将覆盖5.625°，因此控制水平也很高。然而，这些电机仅在5V上运行，因此不能提供高扭矩，对于高扭矩应用，您应该考虑Nema17汽车．所以，如果你正在寻找一个紧凑的容易使用的步进电机体面的扭矩，那么这个电机是你的正确选择。
如何使用28-BYJ48步进电机
这些步进电机消耗高电流，因此像驱动器ICULN2003是强制性的。要知道如何使这个电机旋转，我们应该看看下面的线圈图。

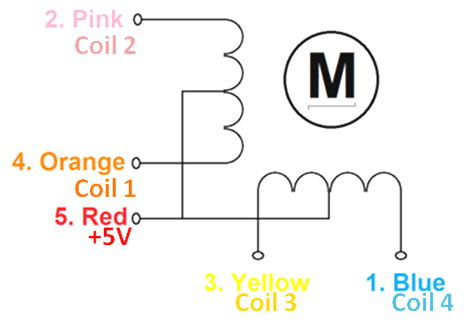

我们可以看到，电机中有四个线圈，所有线圈的一端连接到+5V（红色），另一端（橙色、粉色、黄色和蓝色）作为导线取出。红色导线始终具有恒定的+5V电源，只有当线圈的另一端接地时，该+5V才会穿过（通电）线圈。只有当线圈按逻辑顺序通电（接地）时，步进电机才能旋转。该逻辑序列可以使用微控制器或通过设计数字电路进行编程。每个线圈的触发顺序如下表所示。此处“1”表示线圈保持在+5V，因为线圈两端都处于+5V（红色和另一端），所以线圈不会通电。类似地，“0”表示线圈保持接地，现在一端将为+5V，另一端接地，因此线圈将通电。
马达线颜色 |
顺时针方向旋转顺序 |
|||||||
第一步 |
步骤2 |
步骤3 |
步骤4 |
步骤5 |
步骤6 |
步骤7 |
步骤8 |
|
橙色 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
黄色的 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
粉红色 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
蓝色的 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
红色的 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
步进电机的应用
- 数控机器
- 精确控制机器
- 安全摄像头
- DVD播放器
- 汽车侧后视镜倾斜

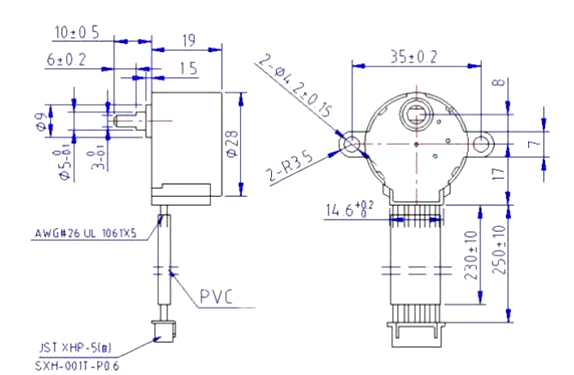

28BYJ-48尺寸
