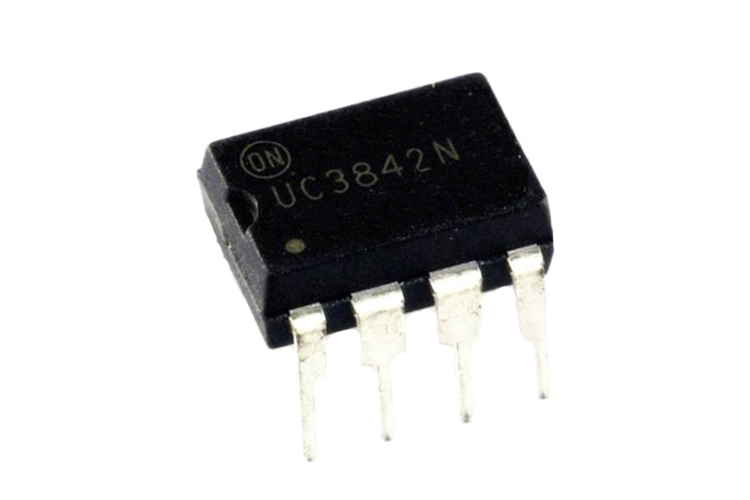

UC3842电流型PWM控制器
的UC3842是一个固定的频率电流型PWM控制器.这种集成电路是专门为离线和直流到直流变换器应用与最小的外部组件。
注意:UC3842IC也有14引脚,16引脚和20引脚封装。这篇文章只涵盖了IC的8针版本。

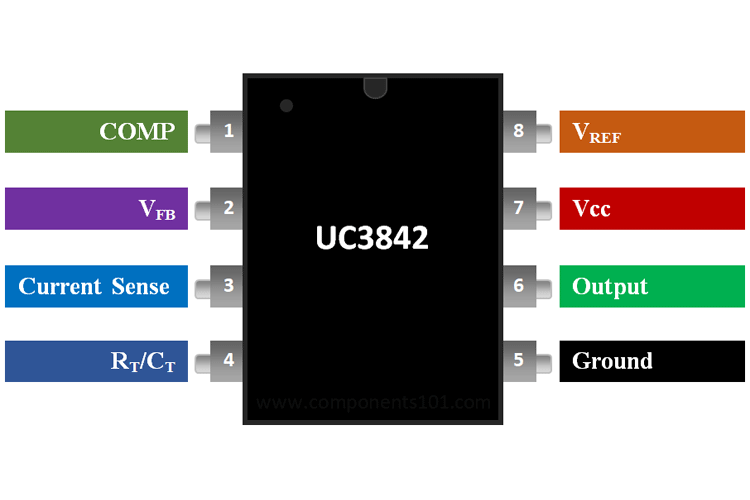

UC3842引出线的配置
密码 |
销的名字 |
描述 |
1 |
COMP(比较) |
它是一个输出引脚,输出低阻抗1MHz信号,基于设置和电流电压之间的差异。它通常通过电阻和电容连接到IC的电压反馈管脚。 |
2 |
V神奇动物(电压反馈) |
它是集成电路内部误差放大器的输入,电压水平的差被提供给这个引脚 |
3. |
目前的感觉 |
分流电阻用于监控通过电路的电流,通过它的电压作为反馈提供给电流检测管脚 |
4 |
RT/ CT(定时电阻/定时电容) |
IC有一个内部振荡器,可以使用连接到这个引脚的外部电阻和电容来设置。 |
5 |
地面 |
连接到地面的电路 |
6 |
输出 |
该引脚根据所提供的反馈输出PWM信号,我们可以使用它来开关电力电子设备。 |
7 |
Vcc |
IC的电源电压(标称11V) |
8 |
V裁判 |
产生PWM信号的基准电压。 |
UC3842芯片规格
- 电流型PWM控制器
- 工作电压:12V ~ 28V
- 输出引脚电流:200ma
- 开关频率:500khz
- 占空比-最大:100%
- 工作电源电流:25 mA
- 优化的离线和DC-to-DC转换器
- 大电流输出图腾柱
注意:完整的技术细节可在UC3842数据表在本页最后给出。
当量/ UC3842的替代品:UC3843
PWM控制器IC替代方案:UC2842、UC3844 SG2524
UC3842 PWM控制器IC在哪里使用
UC3842 IC是电流模式PWM控制器,这意味着它可以通过改变负载的输出电压来提供恒定的电流。该集成电路具有精确占空比控制的调整振荡器、温度补偿基准、高增益误差放大器、电流传感比较器和驱动功率MOSFET的高电流图腾柱输出。
UC3842可用于调节或限制电流的应用,如SMPS, RPS, DC-DC转换器,线路电压调节器等。因此,如果你正在寻找一个IC产生PWM信号控制电源开关基于电流流过电路,那么这个IC可能是正确的选择。
如何使用UC3842 IC

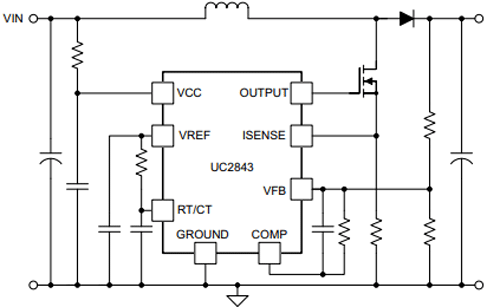

在电路中使用UC3842非常简单,因为它需要最少数量的组件。UC3842数据表中的应用电路示例如下所示。
VCC引脚的输入电压为12V ~ 28V。IC的输出引脚连接到要开关的电源开关的门驱动电路。VFB(电压反馈)引脚作为反馈来控制PWM信号。分流电阻用于监测电路中电流的变化,然后将分流器上的电压差提供给反馈管脚。VREF用于通过定时电阻向振荡器定时电容提供充电电流。对于参考稳定性来说,重要的是VREF被旁路到地与陶瓷电容器连接尽可能接近引脚。
UC3842 IC的应用
- 开关模式电源(SMPS)电路
- 直流-直流转换器电路
- 电子电源
- 电池消耗电路
- 负载的机器

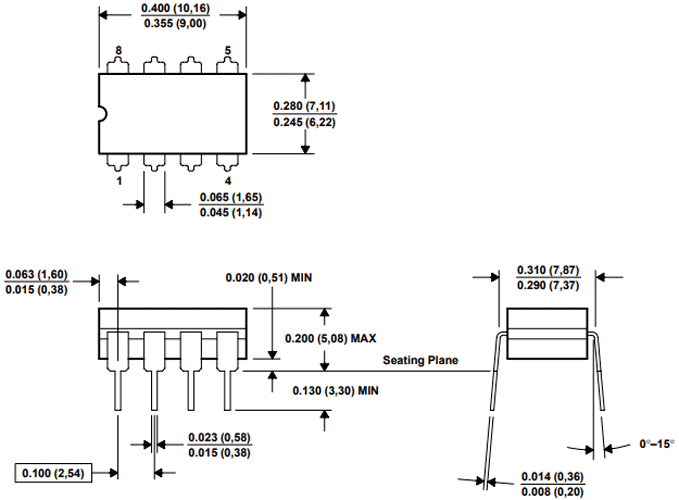

2维模型UC3842芯片
UC3842 IC的尺寸如下。这些尺寸是8针GDIP包中。如果您使用不同的封装IC,请参阅UC3842数据表。
