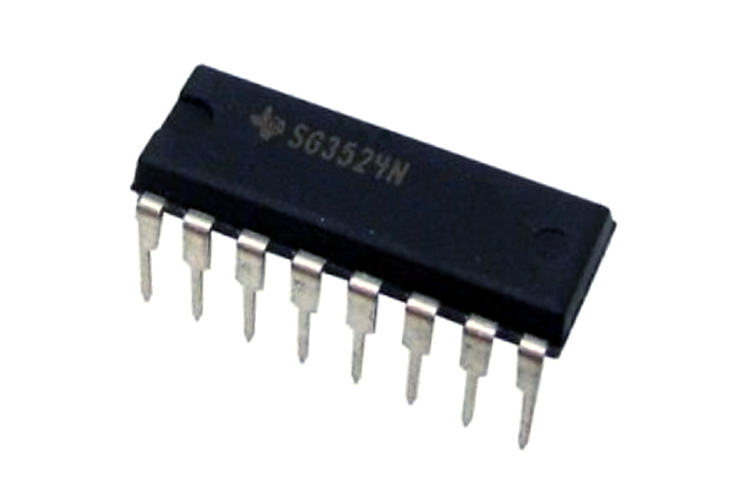

SG3524调节脉宽调制器集成电路
这个SG3524集成电路包含了构建一个应用程序所需的所有功能调节电源,逆变器或开关式稳压器在一个芯片上。SG3524也可作为高功率输出应用的控制元件。

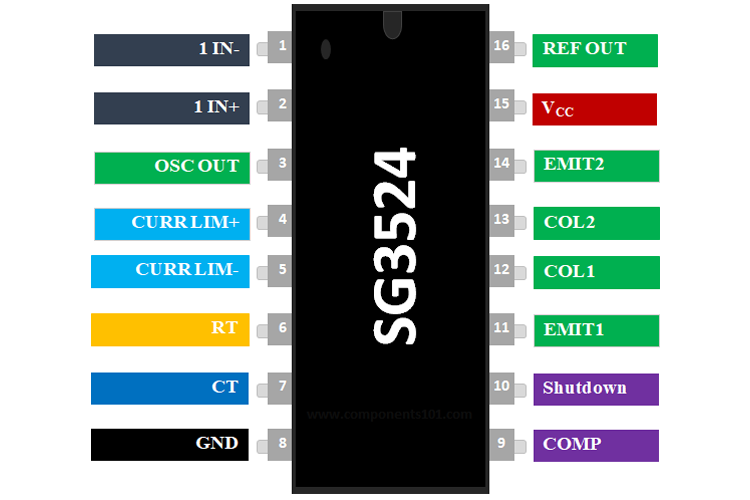

SG3524引脚配置
密码 |
密码名 |
描述 |
1. |
1 - |
反相输入到误差放大器 |
2. |
1 + |
误差放大器1的非反相输入 |
3. |
OSC输出 |
振荡器输出 |
4. |
咕咕叫LIM + |
正限流放大器输入 |
5. |
咕咕叫LIM - |
负限流放大器输入 |
6. |
RT |
用于设置振荡器频率的电阻器端子 |
7. |
计算机断层扫描 |
用于设置振荡器频率的电容器端子 |
8. |
GND |
接地引脚 |
9 |
公司 |
误差放大器补偿管脚 |
10 |
关闭 |
设备关闭 |
11 |
发射1 |
BJT输出1的发射极端子 |
12 |
第1列 |
BJT输出采集器端子 |
13 |
第2列 |
2 . BJT输出采集器端 |
14 |
发射2 |
BJT输出2的发射极端子 |
15 |
VCC |
正电源 |
16 |
引用 |
基准调节器输出 |
SG3524规格和特点
- 电源电压:8V至40V
- 输出电压:4.6 V至5.4 V
- 输出电流:50毫安
- 输出数量:2输出
- 拓扑结构:Boost, Buck, Fly-back, Forward, Push-Pull
- 开关频率:722千赫
- 占空比-最大值:45%
- 下降时间:100纳秒
- 上升时间:200纳秒
- 提供16针PDIP、PDSO和SOIC封装
注:完整的技术细节可在SG3524数据表在本页末尾给出。
等效/替代SG3524:UC3843,TL3842,TL494
在何处使用SG3524 PWM控制器IC
这个SG3524调节脉冲宽度调制器可用于直流-直流转换不管buck或boost拓扑.SG3524设计用于任意极性、变压器耦合dc-dc转换器、无变压器倍压器和采用固定频率、脉宽调制(PWM)技术的极性转换器应用的开关调节器。
因此,如果您正在寻找一种集成电路来产生PWM信号,以便根据流过电路的电流控制电源开关,那么这种集成电路可能是您的正确选择。
如何使用SG3524

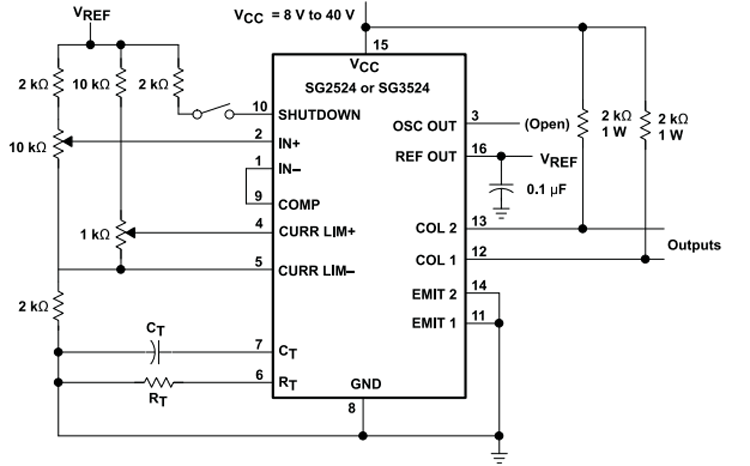

虽然IC执行复杂的工作,但在电路中使用它相当简单,并且可以用最少数量的外部元件完成。SG3524数据表中的测试电路如下所示。
这种集成电路的工作电压在8V到40V之间。稳压器工作在一个固定的频率,由一个定时电阻RT和一个定时电容CT编程。正如你所看到的,反相引脚连接到Ref引脚,而反相引脚连接到COMP引脚。外部电容和电阻连接到引脚RT和CT,以控制振荡器频率。误差放大器比较一个样本的5-V输出参考和调整PWM以保持一个恒定的输出电流。内部参考电压由一个电阻阶梯网络从外部分割,输出由第二个电阻分压器网络感知。
应用SG3524
- 台式电脑
- 微波炉
- 服务器PSU
- 太阳能微型逆变器
- 洗衣机:低端和高端
- 电动自行车
- 电源:电信/服务器AC/DC电源:
- 烟雾侦检器
- 太阳能逆变器
二维模型SG3524

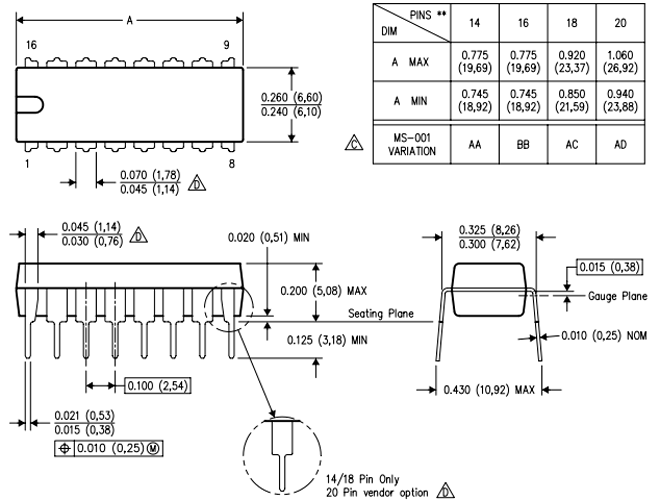

SG3524 IC的尺寸如下所示。这些尺寸是用于PDSO包中。如果您使用的是不同的封装IC,请参阅SG3524数据表.
