MCP4921带SPI接口的12位DAC

2021年10月26日 - 0评论

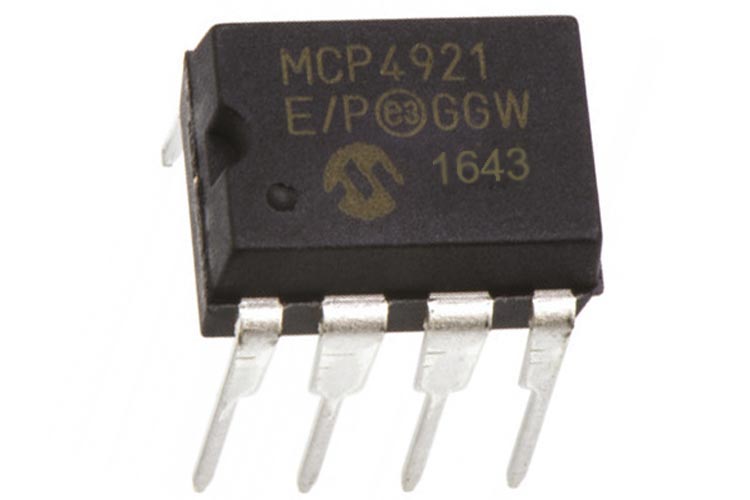

MCP4921 DAC

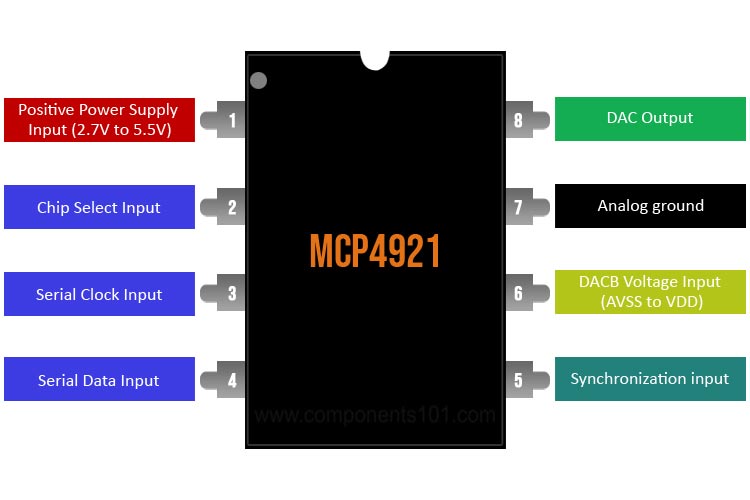

MCP4921引出线

的MCP4921.是2.7 - 5.5V，低功耗，低DNL，12位数字到模拟转换器（DACS），具有可选的2x缓冲输出和SPI接口。MCP4921是DAC，为工业应用提供高精度和低噪声性能，其中需要校准或需求信号（如温度，压力和湿度）。

MCP4921 IC Pinout配置

密码	销的名字	销的描述
1	vdd.	正电源输入(2.7V ~ 5.5V)
2	CS	芯片选择输入
3.	s	串行时钟输入
4	SDI	串行数据输入
5	LDAC.	同步输入用于将DAC设置从串行锁存器转移到输出锁存器。
6	vrefa.	DACB电压输入（AVSS到VDD）
7	AVSS.	模拟地面
8	VOUTA	DAC输出

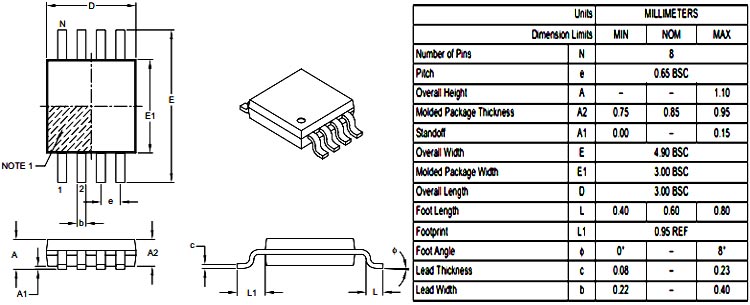

特性和规格

12位分辨率
±0.2 LSB DNL（典型值）
±2lsb INL (typ)
单频道或双通道
轨到轨输出
SPI™接口与20兆赫时钟支持
双dac与LDAC同步锁存
4.5µs快速沉淀
可选择Unity或2x增益输出
450khz倍增器模式
外部VREF输入
2.7V到5.5V单电源运行
扩展温度范围:-40°C至+125°C

注意:完整的技术信息可以在其中找到MCP4921数据表，链接于本页底部。

MCP4921等效DAC.

PT8211,DAC7715,DAC0832,MCP4725,Ad5421, ad5420, ad5410, ad5422, ad5412

在哪里使用MCP4921.DAC.

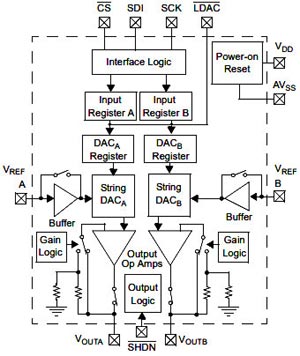

MCP4921 DAC电路

MCP4921是一个12位DAC，可用于许多应用。MCP4921是DAC，为工业应用提供高精度和低噪声性能，其中需要校准或需求信号（如温度，压力和湿度）。MCP4921设备利用电阻串架构，具有低DNL误差，低比率温度系数和快速稳定时间的固有优点。这些设备在扩展温度范围内指定。MCP492X包括双缓冲输入，允许使用LDAC引脚同时更新。这些器件还包括电源上的复位（POR）电路，以确保可靠的上电。MCP4921可在扩展温度范围和PDIP，SOIC，MSOP和TSSOP封装中提供。这些设备在我们需要准确测量的情况下是有用的，如分压器级，设定点或偏移修整后的低电压测量，传感器校准。

MCP4725 IC有一个参考电压，我们设为5V (V_裁判= VDD = 5V)，这个参考电压分为4096个部分(212)，根据设定在0到4095之间的数字值，我们可以得到一个准确的类比电压等值。例如，如果参考电压为5V，我们设数字值为2048，那么输出电压为2.5V，因为2048是4096的一半。它甚至有一个很小的步长1.22mV (5V/4096 = 1.22mV)。如果我们使用3V作为参考电压，我们可以进一步降低这个值(这将得到3V/4096 = 0.73mV)。

如何使用MCP4921 DAC

MCP4921是电压输出串DAC。这些设备包括输入放大器，轨到轨输出放大器，参考缓冲器，关机和重置管理电路。串行通信符合SPI协议。MCP492X从2.7V到5.5V电源运行。在下面的图中，我们向您展示了一个基本示例电路，该电路是可编程电流源。

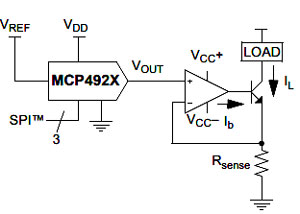

MCP4921 DAC电路图

上图显示了一个电压跟随器设计，其中一个传感电阻被用来将DAC的电压输出转换为数字可选电流源。在这个应用程序中，添加如上例所示的电阻网络将是有利的。小R_感觉能量消耗越少。然而，这也降低了电流可控制的分辨率。电压分压器，或“窗口”，DAC配置将允许范围缩小，从而在感兴趣的范围附近增加分辨率。当使用非常小的传感器电压时，计划通过存储DAC在已知传感器条件下的设置来消除放大器的偏置误差。
