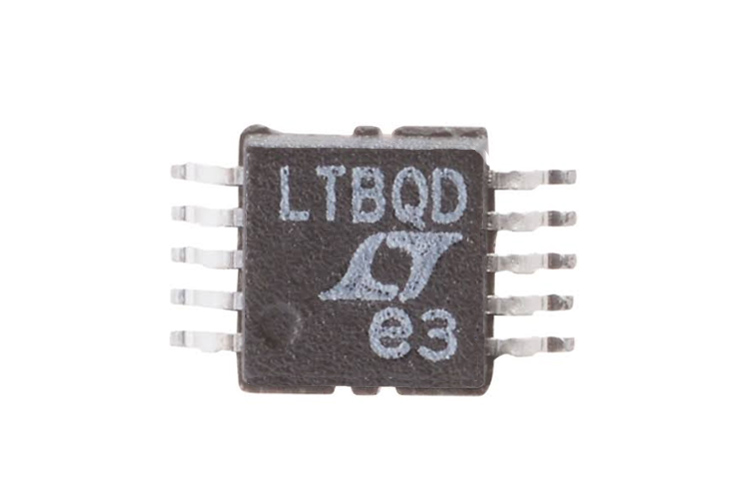

LT3750电容器充电控制器
LT3750是一个电流模式反激式转换器这是优化，以充电的高压电容器快速有效地使用最少数量的外部组件。

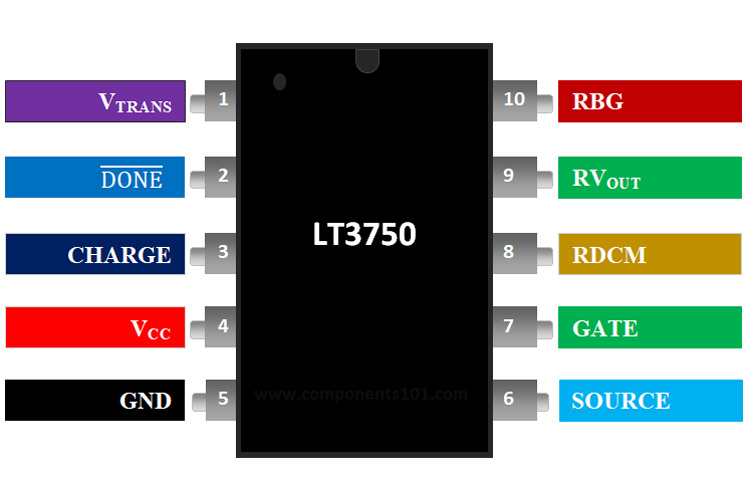

LT3750引脚配置
PIN码 |
PIN名称 |
针描述 |
1 |
V.trans |
该引脚连接到变压器电源电压，内部连接到边界模式检测电路。 |
2 |
|
这是一个开路集电极引脚，表示一个充电循环完成。 |
3. |
收费 |
将此针脚调高将开始充电循环。内部连接一个单脉冲，因此单脉冲也会触发芯片。 |
4. |
V.CC. |
芯片电源电压。可能会也可能不是vtrans。 |
5. |
GND. |
切地。 |
6. |
来源 |
连接到功率MOSFET的源极和电流检测电阻。 |
7. |
门 |
功率MOSFET的栅极驱动输出。 |
8. |
RDCM. |
通过适当的电阻传感边界模式以开始新的交换周期。 |
9. |
RV.出去 |
将反射的次级电压转换为电流。 |
10. |
rbg. |
将电流从引脚9转换为由比较器检测到停止充电的电压。 |
LT3750功能
- 充电电压范围很广
- 使用单个电阻调节输出电压
- 集成MOSFET栅极驱动器至VCC.- 2v.
- 一次侧检测到输出电压，无需二次侧部件-隔离更容易
- V.CC.从3V到24V
- 最小外部部件
- 提供10铅MSOP塑料包装
笔记：有关此IC的更多技术详细信息，请参阅LT3750数据表链接在本页底部。
LT3750的等效值：LT3751
其他电容充电控制器IC：LT3751
在哪里使用lt3750
任何试图建立一个高压电容充电器知道这项任务有多困难，特别是在从头开始开发电路时。最终结果往往表现出效率和收费时间差。为什么在单个芯片和少数离散部件可以为您做这项工作时，为什么会打扰所有的大惊小怪？
LT3750将电容器充电电路的所有功能集成到小型10针芯片 - 电压检测中，Mosfet.驾驶和控制逻辑。
如何使用LT3750
LT3750是一个简单的实现反激式转换器没有规定（在传统意义上），因为它是一个电容充电器。
反激式转换器从一个电源采用离散的能量数据包，将它们存储在耦合电感器（'变压器的)，并以不同的电压将能量发送到二次侧。
LT3750在电流模式下工作，这意味着峰值初级电流在每个开关周期中是恒定的。峰值电流可使用电阻器设置。可使用以下公式计算电阻器的值：
R.感觉= 78mv / i顶峰
在达到电流限制之后，关闭MOSFET并将存储在初级中的能量传送到次级。在此期间，二次电压（除以匝数比）反映在主电压上，这被视为与电源相比漏极节点处的电压的增加。LT3750通过RBG和RV检测到与输出电压成比例的这种差异出去电阻器。输出电压由公式给出：
V.出去= 1.24V *（RV出去/RBG）*N
其中n是匝数比。数据表建议将RBG电阻的值固定为2.49K，优选具有1％的公差。

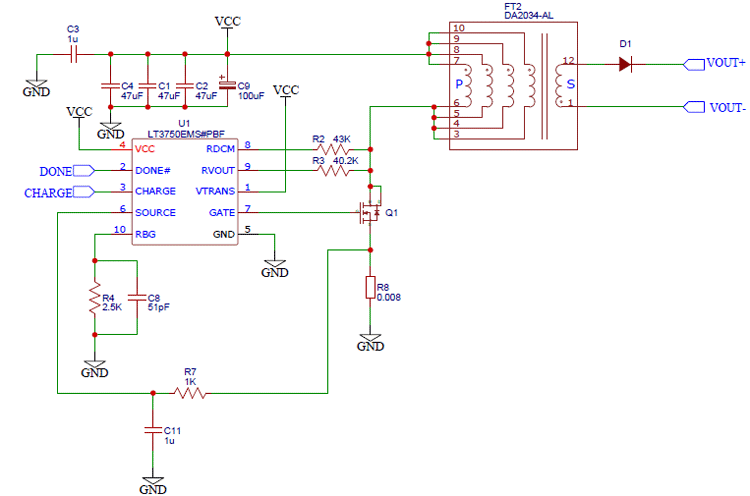

一旦二次能量转移完成，初级液滴上的反射电压就会。RDCM电阻检测到此并启动新的交换周期。同样，RDCM电阻的推荐值为43k为5％。这是来自数据表的电路，显示了9A 300V充电器。
为零件的选择，建议使用陶瓷和电解解耦。虽然定制变压器将工作，但强烈推荐料理剪辑的DA203x系列。
PCB布局提示
保持靠近芯片的离散组件。完全的地面飞机是必须的。栅极驱动环必须保持小。
LT3750的应用
- 紧急警报信标
- 专业闪光灯系统
- 安全/库存控制系统
- 高压电源
- 电动围栏
- 雷管
