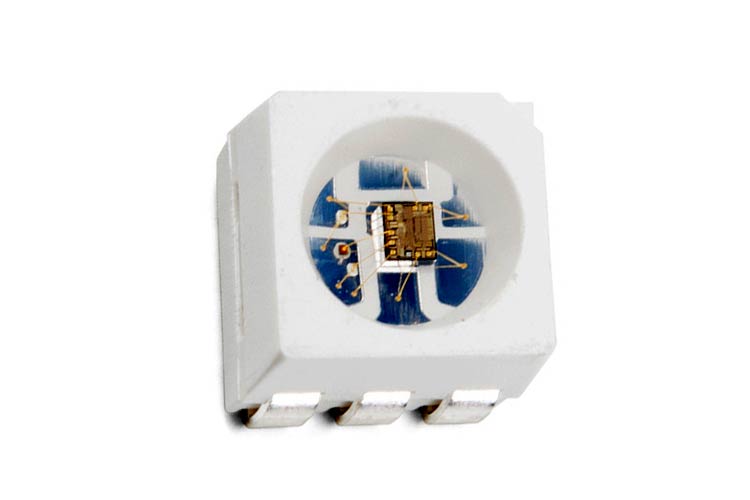

APA102 RGB LED
ap102是一个可寻址RGB LED它可以与其他相同类型的LED连接,以创建一个LED条。

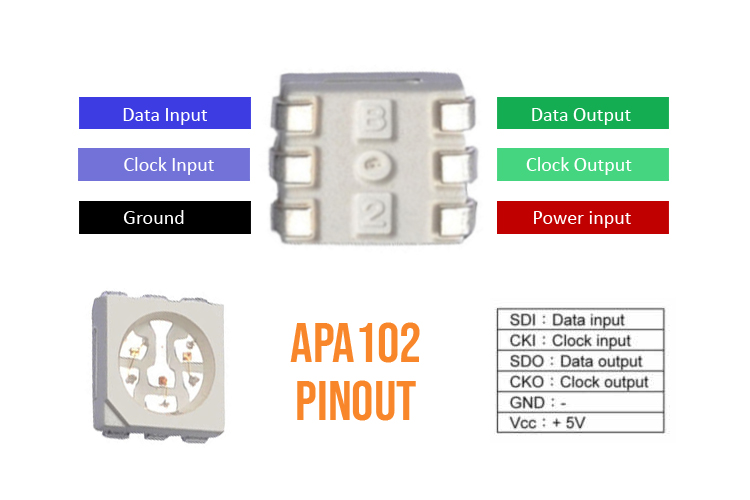

APA102引出线的配置
密码 |
销的名字 |
销的描述 |
1 |
VDD |
电源输入(典型5V) |
3. |
CKO |
串行时钟输出 |
4 |
SDO |
串行数据输出 |
9 |
SDI |
串行数据输入 |
10 |
长江基建 |
串行时钟输入 |
12 |
VSS |
IC地面参考 |
特性和规格
- 正负输出
- 8位(256级)颜色,5位(32级)亮度
- 内置20mA恒流源
注意:完整的技术细节可在APA102数据表链接在本页的最后。
APA102等价物
SK9822,WS2812B
如何使用ap102
APA102是一个可寻址的RGB LED。它使用一个串行接口进行通信,该接口可以与其他led进行菊花链连接,以创建一个RGB地带.

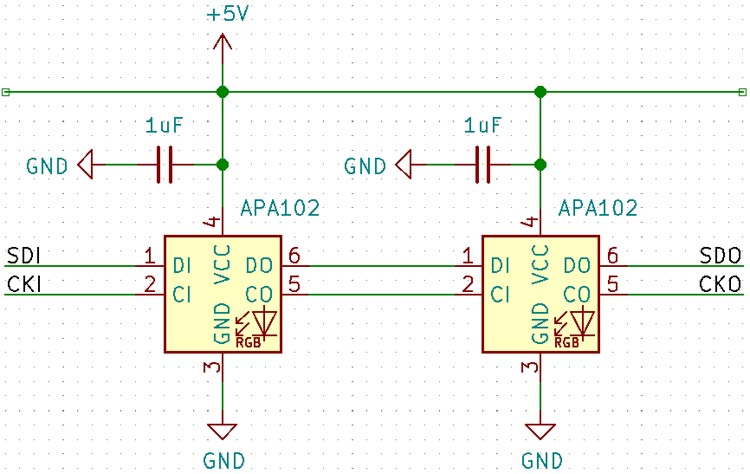

输入电压通常为5V,每一种颜色在全亮度下消耗高达20mA,这意味着当所有三种颜色都完全打开时,电流消耗可达60mA。要把LED串起来,一个LED的CKO和SDO必须分别连接到第二个LED的CKI和SDI,如下面的电路图所示。这也是一个很好的做法去耦电容靠近每个LED的VCC引脚。

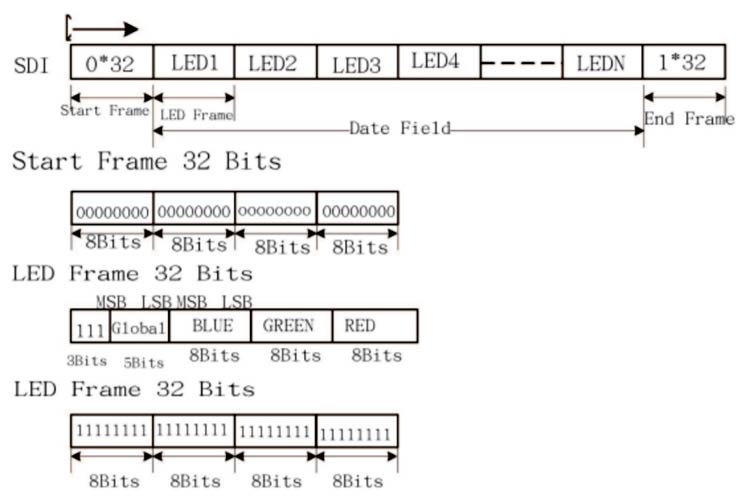

串口通信易于用单片机实现。LED接受32位输入代码,三个字节表示R, G和B颜色,5位表示全局亮度,以及三个空白的“1”位。数据格式如下图所示。
有很多图书馆可以与之进行交流可寻址的发光二极管可以使用。
应用程序
- LED灯
- 大型LED屏幕
- 广告牌
二维模型和尺寸

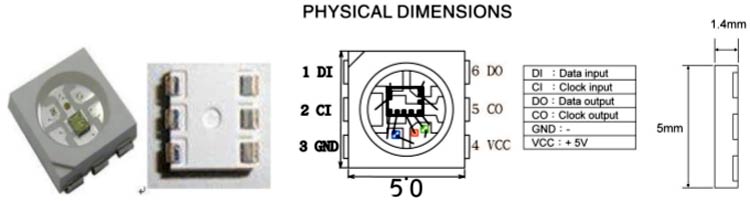

如果您正在使用该组件设计PCB或Perf板,那么下面的数据表图片将有助于了解其封装类型和尺寸。
